診断事例

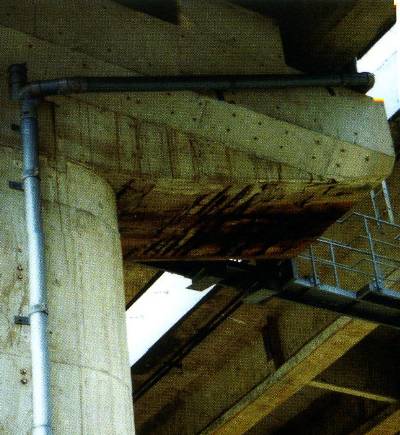

【 診断 】塩害（１）
変状：鉄筋露出、鉄筋腐食、錆汁
- 塩化物イオン量は1.2k/m3以下
- 中性化深さがかぶり以上
- 劣化原因は中性化
- しかし、元々かぶりが小さい

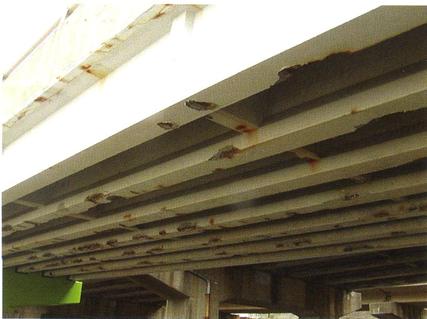

【 診断 】塩害（２）
- 変状：鉄筋・PC鋼材に沿うひび割れ、はく離、はく落、錆汁、曲げひび割れ・せん断ひび割れ無し
- 塩化物イオン量1.2k／m3以上
- 中性化深さは鋼材位置よりも小さい
- 劣化原因は塩害

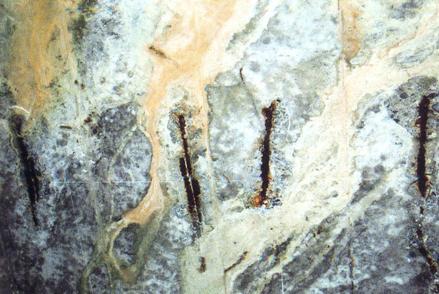

【 診断 】塩害（３）
- 変状：鉄筋露出、鉄筋腐食、エフロレッセンス、錆汁
- 塩化物イオン量は1.2k/m3以下
- 中性化深さがかぶり以上
- 劣化原因は中性化
- しかし、元々かぶりが小さい

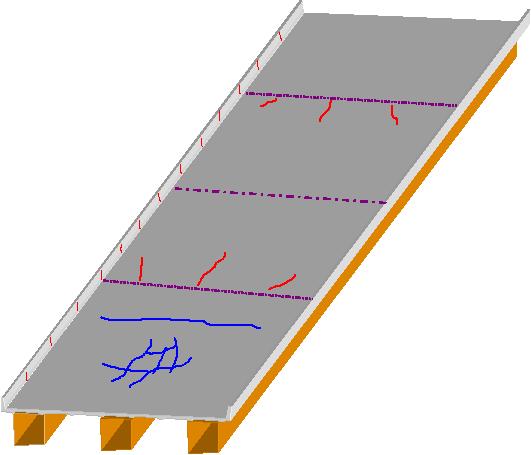

--- 表面ひび割れ
--- 貫通ひび割れ

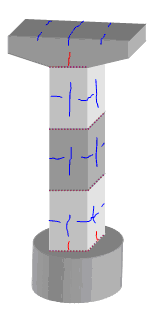

【 診断 】橋脚のひび割れ
- 1リフト、梁では、表面ひび割れ、貫通ひび割れ
- それ以外のリフトでは、表面ひび割れが卓越
| １．規則性 |
| ２．発生時期 |
| ３．貫通有無 |
| ４．ひび割れ部の状態 |
| ５．変形 |
